QT725S低噪聲壓控SAW振蕩器Q-Tech
發布時間:2024-03-13 08:41:41 瀏覽:351
Q-Tech的QT725S低噪聲壓控SAW振蕩器在400MHz至1.3GHz的工作頻率范圍內提供出色性能。該產品具有低相位噪聲水平,在10kHz偏置下為-135
dBc/Hz,噪聲底為-168 dBc/Hz。典型的振動靈敏度為1ppb/g。
QT725S的VCXO是符合MIL-PRF-55310的2級混合動力規范,采用密封封裝,具有20引腳扁平封裝(0.625英寸方形)的設計,并且最高工作溫度范圍為-40°C至+85°C。絕對拉力范圍(APR)為王20ppm。
該產品的特點包括:
- 美國制造
- 密封封裝
- 供電電壓可選3.3VDC、5.0VDC和12.0VDC
- 寬溫度范圍:-40°C至+85°C,并保證APR
- 符合MIL-PRF-55310規范,具有S級別或修改的MIL-PRF-38534規范,K級正弦波輸出
- 耐輻射性能:300k(Si)
- 低相位噪聲
- 振動靈敏度低于2ppb/g

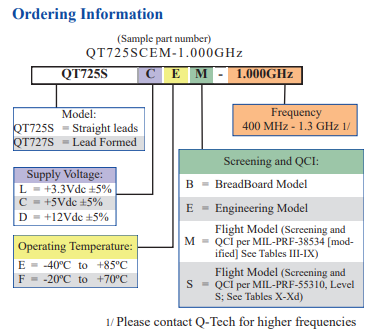

產品訂購指南:
產品選型:
Date Sheet | Dimensions(mm) | Market | Device Type | Logic Type | Supply Voltage | Package Type | Stability | Phase Floor | View Outline |
QT625S | 15.88x15.88x3.81 | Space | SAW | SINE | 3.3 or 5.0V | 20 Pin (FP) | -200ppm~+50ppm | -170 dBc/Hz@500MHz | View |
QT725S | 15.88x15.88x3.81 | Space | SAW | SINE | 3.3 or 5.0V | 20 Pin (FP) | -200ppm~+50ppm | -157 dBc/Hz@1GHz | View |
該產品適用于鎖相環(PLL)、衛星、航空航天、空間時鐘恢復等應用領域,特別適用于需要低相位噪聲和高頻率穩定性的場合。
相關推薦:
更多Q-TECH晶振產品信息可咨詢立維創展。
