MTI-milliren401系列TCXO溫補晶振
發布時間:2024-02-05 12:13:25 瀏覽:309
MTI-milliren401系列TCXO溫補晶振特征:
符合 RoHS 標準,在寬溫度范圍內具有嚴格的穩定性
基于第3個O/T晶體的高頻
正弦波輸出,低相位噪聲

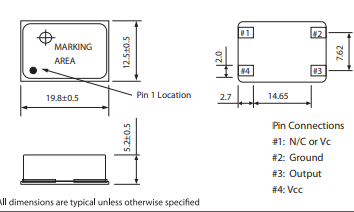

行業標準 SMD 封裝,通過內部微調器進行頻率調整
相位噪聲(最大值,10MHz)
-80 分貝/赫茲 | 10赫茲 |
-120 分貝/赫茲 | 100赫茲 |
-135 分貝/赫茲 | 1kHz |
-140 分貝/赫茲 | 10 千赫 |
-150 分貝/赫茲 | 100 千赫 |
規范 | |
參數 | 可用范圍 |
頻率范圍 | 45 MHz 至 190 MHz |
輸入電壓 (Vcc) | 3.3 V ±5% ;5.0 V ±5%; |
輸入電流 | 最大 30 mA |
頻率穩定性與溫度的關系 | ±0.5 頁/分鐘;±1 頁/分鐘;±1.5 頁/分鐘;±2 頁/分鐘;±5ppm |
溫度范圍 | 0°C至70°C;-40°C至85°C;0°C至50°C;30°C 至 75°C |
標準穩定性 | ±2.5 ppm / -30°C 至 75°C |
頻率與電壓 | 最大 ±0.2 ppm / V ± 5% |
頻率與負載 | 最大 ±0.2 ppm / 15 pF ±10% |
老化 | ±25°C 時每年最大值為 1.0 ppm |
輸出負載 | 50歐姆 |
輸出波形 | 正弦波 |
輸出電平 | 0 dBm(典型值,3.3V器件);10 dBm(典型值,5.0V器件) |
控制電壓 (Vc) | Vcc = 5 VDC 時為 2.5±2.0 VDC;Vcc = 3.3 VDC 時為 1.65±1.5 VDC |
Vc在Fnom時的可設定性,25°C | 2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分 |
