- 產品詳情
ULC-0-75-6是一款6頻段通用LNB控制器，專為微波組件設計，具備多頻段選擇和穩定的電壓輸出。以下是該產品的詳細信息：
規格說明：
1. 輸入電壓范圍：23-25 V直流電(包含電源)
2. 音頻頻率：20-24 kHz
3. 音頻幅度：0.55-0.90 V峰峰值(Vpp)
4. 所需電流：
無10 MHz注入時：500 mA(最大)
內部10 MHz參考時：1100 mA(最大)
5. 工作溫度：-40°C到+60°C
配置：
1. 連接器類型：
F型(75歐姆)、N型(50歐姆)、SMA型(50歐姆)
2. 參考信號：
無參考或內部10 MHz
注入10 MHz時通過SMA母接口
3. LLC線路長度補償：+1 VDC(開關控制)
4. 尺寸(不包括連接器)：
無10 MHz注入端口：100 x 120 x 30 mm
10 MHz參考：130 x 120 x 30 mm
5. 重量：
CL選項：850克
開關控制選項：無10 MHz注入端口670克，有10 MHz參考850克
頻段選擇：
該LNB控制器提供6個頻段的電壓和音頻信號配置，具體如下：
| Band | Voltagc | Tone |
| Band 1 | 13VDC | |
| Band 2 | 13VDC | 22 kHz |
| Band 3 | 18VDC | |
| Band 4 | 18VDC | 22 kHz |
| Band 5 | 22VDC | |
| Band 6 | 22VDC | 22 kHz |
此LNB控制器適用于微波通信系統，能夠通過頻段選擇和電壓控制，穩定傳輸微波信號，且具備廣泛的工作溫度范圍，適用于各種惡劣環境下的使用。

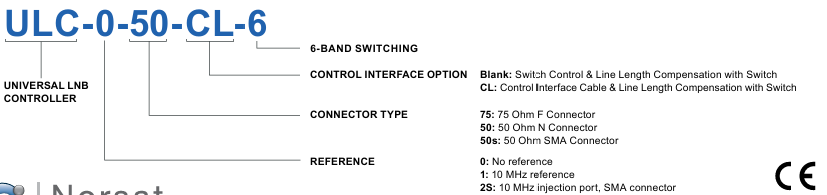

訂購指南：
