- 產品詳情
7000系列是一款LNB KA波段多頻段鎖相環頻率轉換器，具備以下主要規格和特性：
噪聲指數：在常溫下，典型值為1.3 dB，最大值為1.5 dB。
本振穩定性(L.O. Stability)：±10kHz;±25kHz;±50kHz。
相位噪聲：在1kHz處為-73 dBc/Hz，10kHz處為-83 dBc/Hz，100kHz處為-93 dBc/Hz。
輸入駐波比(Input VSWR)：2.5:1 最大。
輸出駐波比(Output VSWR)：2.5:1 最大。
增益：典型值為60 dB，最小值為55 dB，最大值為65 dB。
增益平坦度：全頻帶范圍內≤5 dB 峰-峰值，≤1 dB 峰-峰值于36MHz。
輸出功率(Output P1dB)：最小+5 dBm。
電源參數：
電壓：+12V至+24V DC。
頻率調制電壓：22 kHz ±4 kHz。
幅度電壓：0.6 ± 0.2 V。
工作電流：最大450 mA。
接口類型：
輸入：WR-42波導槽。
輸出：防水的F連接器(75 Ohm)。
尺寸：長119 mm x 寬44 mm x 高43 mm。
重量：最大400 g(14.11 盎司)。
工作溫度范圍：-40 至 +70°C。
存儲溫度范圍：-45 至 +80°C。
頻段：

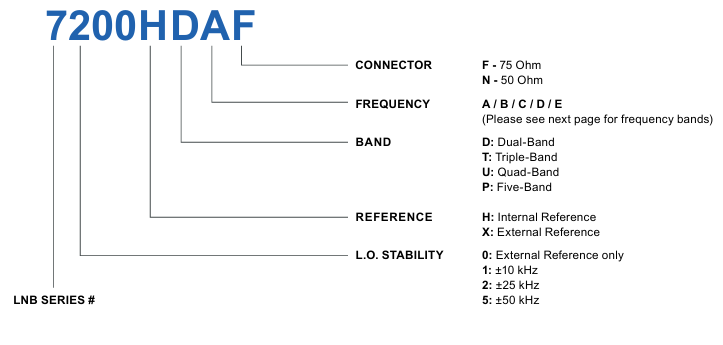

訂購指南：
相關型號：
7000XDAF
7000XTAF
7000XUAF
