FMCE-1528 EMI濾波器Interpoint

發布時間：2024-10-30 08:56:33     瀏覽：75

　　FMCE-1528 EMI濾波器可降低Interpoint?高頻DC - DC轉換器(如MOR、MFL、MFX、MBR、MTR、MFK、MHV和MHF+系列)反射輸入紋波電流，使其符合軍用標準(MIL - STD - 461C CE03/CS01、461D/E/F CE102/CS101)的傳導發射水平。一個濾波器可與多個轉換器搭配使用，只要不超過濾波器額定輸出電流。

　　該濾波器(Interpoint?FMCE - 1528系列)在低調封裝中可提供高達15A的吞吐電流。它在MIL - PRF - 38534 H級生產設施制造并密封于鋼盒中，適用于對可靠性要求高且尺寸要求小的項目。

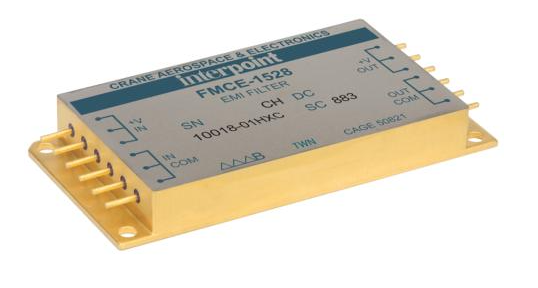

FMCE-1528 EMI濾波器Interpoint

　　DC - DC轉換器電源輸入線上自然產生差分和共模兩種噪聲成分，二者構成輸入紋波電流。差分噪聲出現在正輸入和共輸入之間，多數Interpoint轉換器的輸入濾波器可減少差分噪聲，能滿足很多應用需求。共模噪聲產生于轉換器動力總成組件與轉換器底板(封裝底部)間的雜散電容。

　　在需低噪聲電流以滿足MIL - STD - 461的情況下，轉換器需電力線濾波器。FMCE - 1528電力線濾波器可降低共模和差分噪聲，與Interpoint DC - DC轉換器搭配使用時，在500 kHz和1 MHz時典型可減少70 dB輸入紋波電流。

　　為達最佳性能，應將濾波器盡量靠近轉換器，且濾波器和變換器基板應用最短最寬的導體連接。

　　特性：

　　- 500 kHz時衰減至70 dB

　　- 工作溫度 - 55°至 + 125°C

　　- 標稱28 V輸入，工作電壓 - 0.5至50 V

　　- 瞬態額定值 - 0.5至80 V(持續1秒)

　　- 在 - 0.5至50 V輸入范圍內，吞吐電流高達15 A

　　- 符合MIL - STD - 461C CE03、MIL - STD - 461D/E/F CE102、MIL - STD - 461C CS01、MIL - STD - 461D/E/F CS101

　　- 兼容MIL - STD - 704 AE 28 VDC電源總線

　　- 輸入電壓：28 V

　　- 輸入電壓范圍：0 - 50 V

　　- 總輸出功率：15W

相關推薦：

供應Interpoint DC-DC轉換器和EMI濾波器

了解更多Interpoint DC-DC轉換器和EMI濾波器信息可咨詢立維創展。

推薦資訊

  • WYO222MCMBF0KR陶瓷圓盤高頻電容器VISHAY
    WYO222MCMBF0KR陶瓷圓盤高頻電容器VISHAY 2024-09-29 10:06:08

    WYO222MCMBF0KR是VISHAY生產的單層陶瓷電容器，由兩面鍍銀陶瓷盤構成，連接引線為直徑0.6毫米鍍錫銅線，有直線或扭結引線兩種形式、5.0毫米或7.5毫米的引線間距，外部涂層為藍色阻燃環氧樹脂。它符合相關標準，具有高可靠性、多種特性，電容范圍1.0 nF - 12 nF、公差±20%，絕緣電阻等參數明確，額定電壓因應用類別而異，還有不同的測試電壓，適用于多種場景。

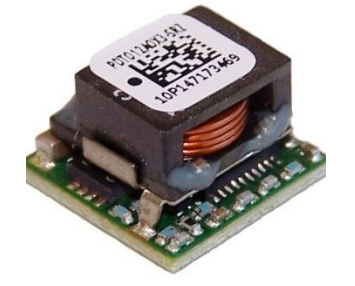

  • PDT012A0X3-SRDZ非隔離式DC/DC轉換器ABB(OmniOn Power)
