ELMTBKUG008-EF KU波段GaN BUC

發布時間：2024-10-22 14:15:38 瀏覽：110

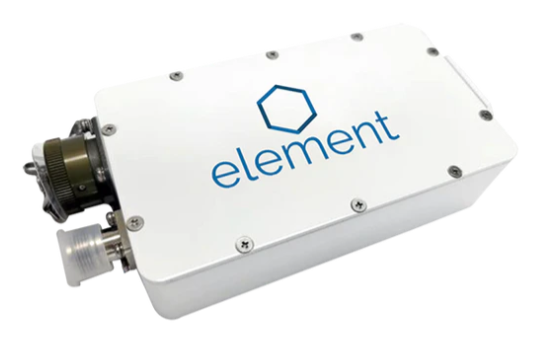

ELMTBKUG008-EF KU波段GaN BUC

　　Norsat International Inc. 推出的 Element 系列（ELMTBKUG008,ELMTBKUG016） KU 波段 GaN BUC是一款高性能的固態功率放大器，專為衛星通信領域的高功率需求而設計。以下是該產品的詳細介紹：

　　一、規格參數

　　頻段：Ku波段

　　輸入頻率范圍：950-1700 MHz

　　本振(LO)頻率：12.80 GHz

　　輸出頻率范圍：13.75-14.50 GHz

　　額定輸出功率：8W

　　二、射頻(RF)規格

　　1. 增益平坦度

　　在54MHz范圍內：≤1.5 dB p p。

　　在全頻段內：≤4.0 dB p p。

　　在溫度變化范圍內：≤4.0 dB p p。

　　2. 輸入相關

　　輸入功率：通過MS連接器。

　　輸入駐波比(VSWR)：最大2.0:1。

　　3. 增益與輸出

　　線性增益(典型值)：65 dB。

　　輸出1dB壓縮點(P1dB)：最小37 dBm。

　　飽和輸出功率(Psat)：最小37 dBm。

　　4. 雜散輸出

　　帶內雜散輸出：≤ 60 dBc。

　　帶外雜散輸出：≤ 50 dBc。

　　輸出駐波比(VSWR)：最大2.0:1。

　　5. 相位噪聲

　　100Hz偏移時最大：65 dBc/Hz。

　　100kHz偏移時最大：95 dBc/Hz。

　　10kHz偏移時最大：85 dBc/Hz。

　　1kHz偏移時最大：75 dBc/Hz。

　　三、電氣規格

　　1. 輸入功率：通過MS連接器。

　　2. 監控(M&C)功能：無。

　　3. 功耗：最大45W。

　　4. 電源要求：+18到 + 60V DC。

　　四、接口規格

　　中頻(IF)連接器：F連接器。

　　五、其他

　　隨附配件：螺絲、墊片。

　　產品尺寸(長x寬x高)：143 x 80 x 38 mm。

　　產品重量：0.75 kg。

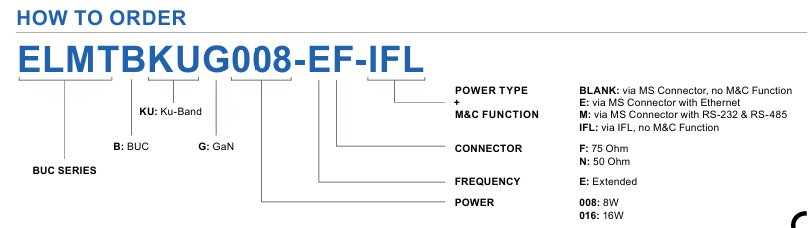

訂購指南：

ELMTBKUG008-EF KU波段GaN BUC訂購指南
