　　ADC3541、ADC3542 和 ADC3543 是德州儀器(TI)推出的高速模數轉換器(ADC)系列，這些器件具有14位分辨率，采樣率范圍從10 MSPS到65 MSPS。以下是這些ADC的主要特點和性能介紹：

　　主要特點：

　　1. 分辨率和采樣率：

　　- 14位分辨率

　　- 采樣率：10 MSPS、25 MSPS、65 MSPS

　　2. 噪聲性能：

　　- 本底噪聲：-155 dBFS/Hz

　　3. 功耗：

　　- 超低功耗，功耗隨采樣率變化：35 mW (10 MSPS) 至 84 mW (65 MSPS)

　　4. 延遲：

　　- 低延遲：1個時鐘周期

　　5. 直流精度：

　　- 積分非線性(INL)：±0.6 LSB

　　- 微分非線性(DNL)：±0.1 LSB

　　6. 基準源：

　　- 支持外部或內部基準

　　7. 輸入帶寬：

　　- 900 MHz (3dB)

　　8. 工作溫度范圍：

　　- 工業溫度范圍：-40°C 至 +105°C

　　9. 數字濾波器：

　　- 片上數字濾波器(可選)

　　- 支持多種抽取率：2倍、4倍、8倍、16倍、32倍

　　- 32位數控振蕩器(NCO)

　　10. 接口：

　　- 支持SDR、DDR和串行CMOS接口

　　11. 封裝：

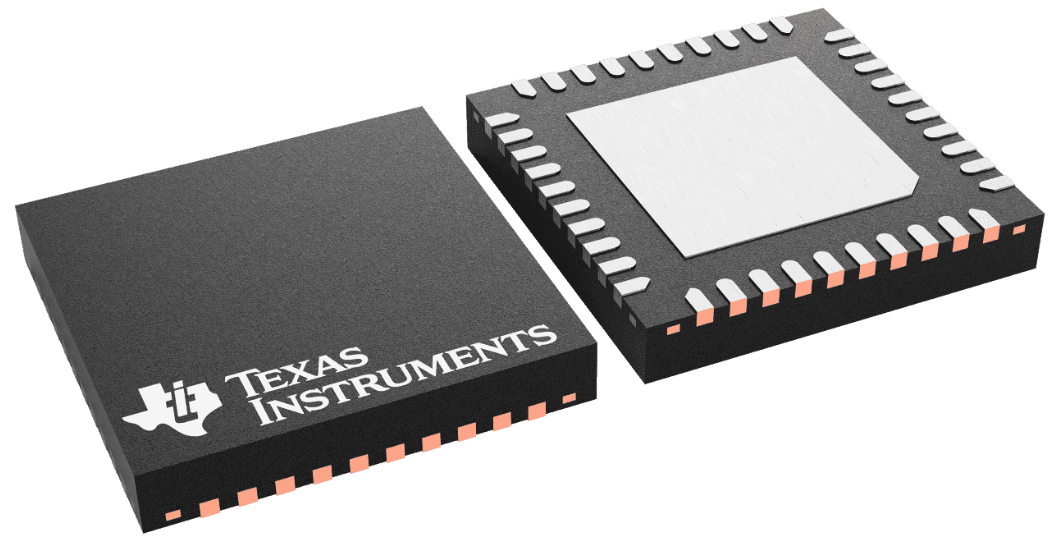

　　- 小尺寸：40引腳WQFN (5mm × 5mm)封裝

　　12. 電源：

　　- 1.8V單電源

　　性能規格：

　　- 輸入頻率10 MHz時：

　　- 信噪比(SNR)：79.0 dBFS

　　- 無雜散動態范圍(SFDR)：87 dBc(HD2、HD3)

　　- 最嚴重毛刺的SFDR：99 dBFS

　　- 輸入頻率64 MHz時：

　　- 信噪比(SNR)：78.0 dBFS

　　- 無雜散動態范圍(SFDR)：70 dBc(HD2、HD3)

　　- 最嚴重毛刺的SFDR：91 dBFS

　　應用：

　　ADC354x系列適用于需要高速、低噪聲和低功耗的多種應用，包括但不限于：

　　- 通信系統

　　- 無線基礎設施

　　- 測試和測量設備

　　- 雷達和衛星通信

　　- 醫療成像

　　這些ADC的引腳兼容性使得它們在不同速度等級的應用中可以輕松互換，同時保持一致的性能和功耗特性。
