5650861-4板對板Eurocard連接器TE泰科
發布時間:2024-07-03 09:40:29 瀏覽:249
TE泰科的5650861-4板對板Eurocard連接器是一款專為電子電路板之間連接而設計的連接器,由TE泰科設計和制造。以下是該連接器的詳細介紹:
產品信息:
TE 內部編號:5650861-4
產品插接:ASSEMBLY, RECEPTACLE, EUROCARD, TYPE B, LEAD
規格特性:
產品類型特性:
連接器和殼體類型:母端、母端
連接器系統:板對板
連接器種類:信號
連接器安裝類型:印刷電路板
DIN 尺寸:標準
DIN 系列:第二
鎖扣:無
結構特性:
排:2
行:64
PCB 安裝方向:垂直
列數:32
信號位置數量:64
裝配代碼:甲、乙
端接特性:
端接柱體和尾部長度:4.6 mm [ .18 英寸 ]
機械附件:
連接器安裝類型:板支裝
殼體特性:
中心線(間距):2.54 mm [ .1 英寸 ]
尺寸:
行間距:2.54 mm [ .1 英寸 ]
使用環境:
工作溫度范圍:-55 – 105 攝氏度 [-67 – 221 華氏度]
操作/應用:
電路應用:信號
這款連接器為用戶提供了可靠的電子電路板連接方案,特別適用于需要高強度連接和長時間工作的電子設備。其標準化設計確保了在各種工業應用中的兼容性和通用性。5650861-4連接器的設計考慮了多種因素,包括結構特性、端接特性、機械附件、殼體特性、尺寸和使用環境,以確保其在不同應用中的性能和可靠性。
推薦資訊

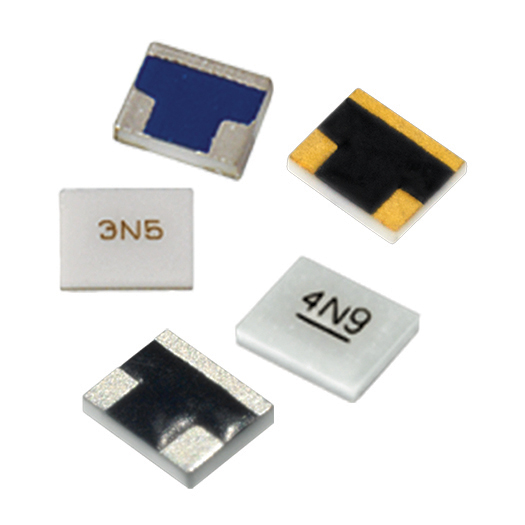

Hypertronics的MTVA,Thermopads這個微波吸收衰減器的實體規格尺寸更小,工作頻率范圍更強。MTVA系列溫度補償衰減器操作工作頻率范圍為DC-18GHz。Thermopad的MTVA版本還提供金絲鍵焊盤,適用于高頻率連接和航空航天應用領域。
