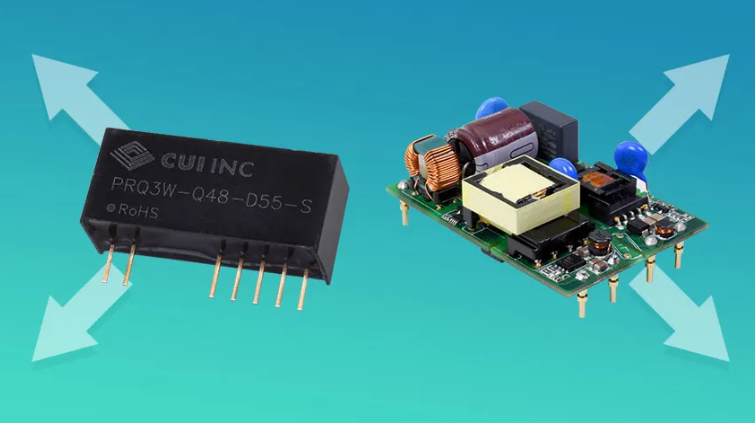

CUI PRQ3W-S不對稱隔離式DC-DC轉換器
發布時間:2024-06-24 09:46:36 瀏覽:265
CUI的不對稱隔離式DC-DC轉換器系列包括PRQ3W-S、PQD10W-D、PQF20W-D和PRF30W-D,這些轉換器功率范圍從3W到30W,專為空間受限環境中需要多個電壓軌的應用而設計。這些轉換器的主要特點是具有兩個相互獨立隔離的穩壓輸出,這對于電機控制電路、分布式電源系統和混合模塊系統等應用來說是一個顯著優勢。
這些轉換器提供SIP和DIP封裝,具有寬廣的4:1輸入范圍,能夠在-40°C至+105°C的溫度范圍內穩定工作,并且具備高達90%的效率。它們還通過了EN 62368-1認證,確保了產品的安全性和可靠性。
這些轉換器的隔離能力高達3kV直流電壓,提供了多種靈活的配置選項,包括:
- 雙路獨立輸出:可以為兩個沒有電氣連接的負載供電。
- 輸出電壓總和:通過將一個輸出的正極連接到另一個輸出的負極,可以獲得兩個輸出電壓的總和。
- +/-輸出:通過將一個輸出的正極連接到另一個輸出的負極,并使用該連接作為輸出回路,可以實現正負輸出配置。
- 參照輸入的負輸出:通過將輸入接地連接到任一輸出的正極,可以實現參照輸入的負輸出配置。
這些特性使得CUI的不對稱隔離式DC-DC轉換器非常適合需要復雜電源配置和高度隔離保護的應用場景。
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊
Renesas瑞薩S3A1微控制器MCU,高效48mhz Arm?Cortex?-M4核心,1mb代碼閃存,192kb SRAM,段液晶控制器,電容式觸摸感應單元,USB 2.0全速模塊,14位A/D轉換器,12位D/A轉換器,安全和安全功能。

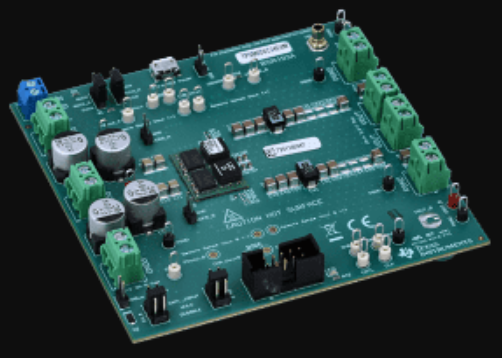

TI德州儀器?TPSM8D6C24是款高寬比集成、有利于應用的非隔離式DC/DC降壓電源模塊。TPSM8D6C24提供兩個單獨的35A輸出或單獨堆疊兩相70A輸出。能夠?qū)蓚€(gè)模塊實現堆疊,以取得一個4相140A輸出TPSM8D6C24能夠從外部5V電源超速驅動內部5VLDO,并實現較低的輸入電壓范圍下降至2.95V,提高轉換器效率。
