　　在現代電子系統中，開關模式電源因其高效率和緊湊的設計而廣受歡迎。然而，這些電源在運行過程中會產生電磁干擾(EMI)，這可能會影響系統的性能并違反監管標準。為了解決這一問題，選擇合適的EMI電源濾波器至關重要。本文將指導您如何為您的系統選擇最佳的EMI濾波器。

　　 EMI和電磁兼容性背景：

　　電磁兼容性(EMC)是指電子設備在電磁環境中正常工作的能力，同時不會對其他設備造成不可接受的干擾。EMC問題通常涉及三個主要組成部分：噪聲源、路徑和受體。

　　-噪聲源：可能包括電源、微處理器、視頻驅動器等設備。

　　-路徑：噪聲可以通過輻射或傳導路徑傳播。

　　-受體：任何可能受到噪聲影響的設備。

　　監管機構通常會分別測試傳導和輻射的電磁輻射，并設定相應的限制。

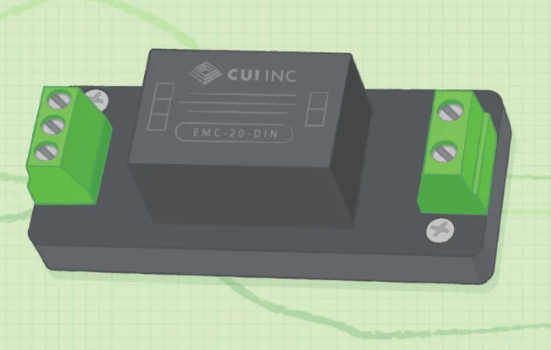

　　EMI濾波器和系統要求：

　　在選擇EMI濾波器時，首先要確保它滿足系統的基本電氣要求：

　　- 額定電壓：濾波器能承受的最大輸入電壓。

　　- 隔離電壓：輸入線和地線/機架接地之間的隔離額定值。

　　- 額定電流：在指定工作溫度范圍內通過濾波器的最大電流。

　　- 工作溫度：設備能運行的最大溫度范圍。

　　- 漏電電流：流過地線/機架接地的電流，需符合安全標準。

　　EMI濾波特性：

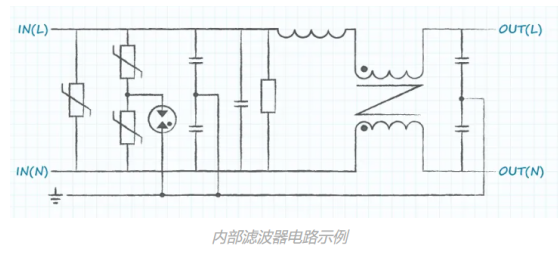

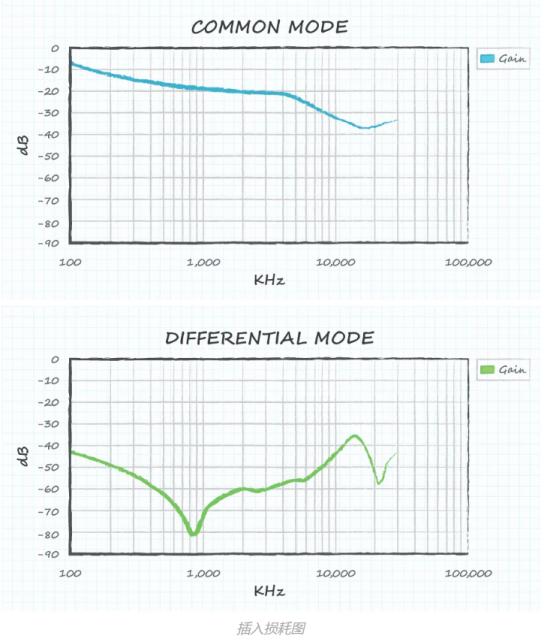

　　選擇符合系統工作條件的濾波器后，應評審其濾波特性。數據表中的插入損耗圖是評估濾波器性能的關鍵工具。插入損耗表示信號在濾波器輸入和輸出之間的衰減程度，通常以分貝(dB)為單位。

　　- 共模損耗：適用于抑制同時出現在兩條線路上的噪聲。

　　- 差模損耗：適用于抑制僅出現在一條線路上的噪聲。

　　插入損耗的計算公式為：

　　插入損耗(dB) = 20Log 10(未過濾信號/已過濾信號) 　　或  　　已過濾信號(dB) = 未過濾信號(dB) - 插入損耗(dB)

　　結論

　　選擇合適的EMI電源濾波器是確保電子系統符合電磁兼容性標準的關鍵步驟。通過理解系統的EMC需求、濾波器的電氣要求以及濾波特性，工程師可以有效地減少系統中的電磁干擾，確保系統的穩定運行和符合法規要求。在選擇濾波器時，務必考慮所有相關參數，并參考制造商提供的數據表和測試報告，以確保所選濾波器能夠滿足特定應用的需求。
