X26001-NT-F-K固定片式電感器Vanguard Electronics
發布時間：2024-05-31 09:19:42 瀏覽：268
26000系列固定片式電感器由Vanguard Electronics提供，已獲得MIL-PRF-83446
T級認證。其電氣規格包括電感范圍0.010μH至10μH，標準電感公差±10%，耐焊接熱260°C持續10秒，工作及存儲溫度范圍-55°C至125°C，溫度上升最大30°C，溫度系數根據型號不同為±125
PPM/°C或±80 PPM/°C。

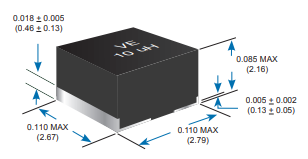

特點包括封裝形式、內部焊接終端、錫鉛涂磷青銅終端材料，可選鍍金端子，提供帶狀包裝，推薦安裝技術包括回流焊、蒸汽相焊接、導電環氧樹脂和線鍵合。
應用等級包括空間等級、高溫等級、商業等級及ESA標準。產品提供無翼片和有翼片版本，滿足不同安裝需求。性能圖顯示Q值范圍50至60，電流額定值87mA至750mA。該系列電感器適用于高可靠性和嚴格環境要求的電子應用。
型號：
WITH TAB
TERMINATIONS | WITHOUT TAB
TERMINATIONS |
|
M83446/05
Dash No. | VE
P/N | M83446/05
Dash No | VE
P/N | nductance
uH) | Q
(Min) | Q
(Typ) | Test
Freg
(MHz | SRF
Min
(MHz) | DCR
Max
Ohms) | Curren
Max
(mA |
| 01 26000 | -38 26000-NT | 0.010 50 55 150 2000 0.025 750 |
| -02 26001 | -39 26001-NT | 0.012 50 55 150 2000 0.025 750 |
| -03 26002 | 40 26002-NT | 0.015 50 55 150 1800 0.040 750 |
| -04 26003 | 41 26003-NT | 0.018 50 55 150 1500 0.040 750 |
| -05 26004 | 42 26004-NT | 0.022 45 50 100 1400 0.040 750 |
| -06 26005 | 43 26005-NT | 0.027 45 50 100 1200 0.040 750 |
| -07 26006 | -44 26006-NT | 0.033 47 55 100 1200 0.050 640 |
| -08 26007 | 45 26007-NT | 0.039 47 55 100 1200 0.070 600 |
| -09 26008 | 46 26008-NT | 0.047 47 55 100 1000 0.080 550 |
| -10 26009 | 47 26009-NT | 0.056 47 55 100 900 0.090 520 |
| -11 26010 | 48 26010-NT | 0.068 47 55 100 900 0.100 480 |
| -12 26011 | 49 26011-NT | 0.082 47 55 100 750 0.110 470 |
| -13 26012 | -50 26012-NT | 0.10 47 55 50 700 0.110 470 |
| -14 26013 | -51 26013-NT | 0.12 47 55 50 600 0.110 470 |
| -15 26014 | -52 26014-NT | 0.15 47 55 50 500 0.120 450 |
| -16 26015 | -53 26015-NT | 0.18 51 60 50 450 0.140 430 |
| -17 26016 | -54 26016-NT | 0.22 51 60 50 420 0.20 350 |
| -18 26017 | -55 26017-NT | 0.27 51 60 50 400 0.25 310 |
| -19 26018 | -56 26018-NT | 0.33 51 60 50 320 0.30 280 |
| -20 26019 | -57 26019-NT | 0.39 47 55 50 270 0.45 240 |
| -21 26020 | -58 26020-NT | 0.47 47 55 25 250 0.50 230 |
| -22 26021 | -59 26021-NT | 0.56 52 60 25 200 0.55 220 |
| -23 26022 | -60 26022-NT | 0.68 52 60 25 180 0.58 210 |
| -24 26023 | 61 26023-NT | 0.82 52 60 25 150 0.60 200 |
| -25 26024 | -62 26024-NT | 1.0 52 60 25 120 0.65 190 |
| -26 26025 | -63 26025-NT | 1.2 42 50 7.9 110 0.75 180 |
| -27 26026 | -64 26026-NT | 1.5 42 50 7.9 100 1.1 160 |
| -28 26027 | -65 26027-NT | 1.8 48 55 7.9 95 1.2 150 |
| -29 26028 | -66 26028-NT | 2.2 48 55 7.9 90 1.3 140 |
| -30 26029 | -67 26029-NT | 2.7 48 55 7.9 65 1.5 130 |
| -31 26030 | -68 26030-NT | 3.3 48 55 7.9 55 1.8 120 |
| -32 26031 | -69 26031-NT | 3.9 48 55 7.9 45 2.0 110 |
| -33 26032 | -70 26032-NT | 4.7 48 55 7.9 43 2.3 100 |
| -34 26033 | -71 26033-NT | 5.6 48 55 7.9 40 2.5 100 |
| -35 26034 | -72 26034-NT | 6.8 46 53 7.9 38 2.6 98 |
| -36 26035 | -73 26035-NT | 8.2 46 53 7.9 35 2.8 95 |
| -37 26036 | -74 26036-NT | 10.0 46 53 7.9 33 3.3 87 |
