HI-1579/HI-1581單芯片雙3.3V收發器
發布時間:2024-02-01 08:48:29 瀏覽:387
Holt HI-1579和HI-1581是兩種低功耗CMOS雙收發器,設計目標是滿足MIL-STD-1553和MIL-STD-1760規范的要求。HI-1579 / HI-1581采用成熟的設計技術和先進的模擬CMOS技術,僅在100%占空比下傳輸時功耗為500mW,并能夠?yàn)榭偩€提供所需的功率。
通過將RXENA或RXENB設置為低電平,還可以將每組接收器輸出獨立地強制到總線空閑狀態(在HI-1579上為邏輯“0”或在HI-1581上為邏輯“1”)。

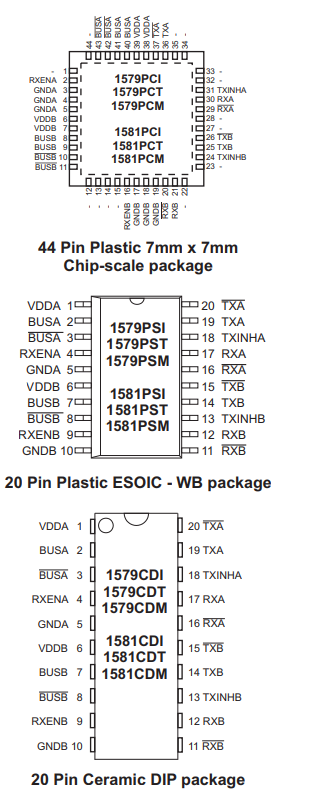

該器件采用小尺寸、7mm x 7mm、44引腳塑料QFN封裝和20引腳SOIC封裝。兩者都配備了底部集成的金屬散熱器,以保證在最苛刻的環境中能夠充分散熱。這兩種封裝都為HI-1579提供了最小的電路板尺寸,適用于包括PCMCIA應用在內的各種場景。
HI-1579 / HI-1581采用與Holt的5V器件相同的行業標準1:2.5匝數比變壓器。樣品提供小型熱增強型塑料QFN和SOIC封裝以及傳統的20引腳陶瓷DIP封裝。
特征:
符合 MIL-STD-1553A 和 B、MIL-STD-1760 和 ARINC 708A
3.3V單電源供電
CMOS技術,低待機功耗
采用 20 引腳塑料 ESOIC(熱增強型)封裝的最小尺寸
最大功耗小于 0.5W
提供 DIP 和小外形 ESOIC 封裝選項
提供工業和擴展溫度范圍
行業標準引腳配置
應用:
MIL-STD-1553 接口
智能彈藥
門店管理
傳感器接口
儀表
測試設備
相關推薦:
HOLT HI-25850 MIL-STD-1553/1760 3.3V雙收發器
更多HOLT相關產品型號等信息可咨詢立維創展。
推薦資訊
ADI公司的降壓μModule? (微型模塊)穩壓器是完整的系統級封裝(SiP)電源管理解決方案,在緊湊的表貼BGA或LGA封裝中集成了DC/DC控制器、功率晶體管、輸入和輸出電容、補償組件以及電感。某些產品還具有可調電流限制、符合EN 55022 Class B標準的低EMI以及源電流和吸電流能力等特性。μModule降壓穩壓器能夠有效地滿足工程師面對時間和空間限制需要高效率和可靠的電源管理解決方案的需求。

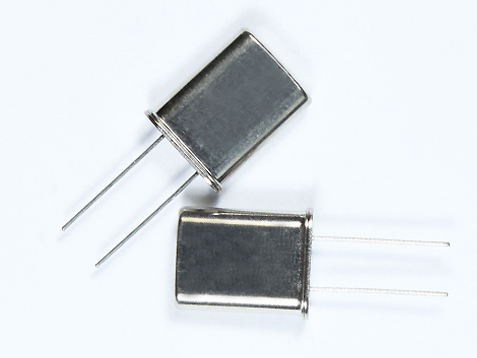

QPL晶體是經過認證符合 MIL-PRF-3098 標準的石英晶體產品。Wi2Wi 在威斯康星州米德爾頓的 ISO 認證工廠設計和制造其全球公認的“PDI 品牌”QPL 晶體單元。這些堅固、堅固且高度可靠的軍用級 QPL 晶體采用密封設計,并經過廣泛的可靠性測試,以滿足最苛刻的規格和應用要求。
