Murata村田MGJ系列高隔離DC-DC轉換器
發布時間：2024-01-16 08:41:00 瀏覽：429
在電機應用中，使用逆變器或轉換器進行功率轉換至關重要。采用高隔離度DC/DC轉換器有助于提高電機運行的穩定性和安全性，這對于大功率、高速電機系統尤為重要。
專為柵極驅動應用而設計的高隔離 DC/DC 轉換器
Murata村田制作所推出了由村田電源開發的一系列高隔離度DC/DC轉換器，其中MGJ系列DC-DC轉換器專為柵極驅動應用而設計。這些轉換器適用于電機驅動器和逆變器中使用的橋式電路中常見的高隔離要求。它們旨在為這些“高端”柵極驅動電路提供最佳驅動電壓和隔離。柵極在每個PWM開關周期內充滿電和放電，對應于相等的正負平均電流和峰值電流，而不管正負驅動電壓如何。如果輸出負載的電流不相等(例如通過額外的保護電路)，則電壓可能無法保持在預期的容差范圍內。
柵極驅動電壓的絕對值并不重要，只要它們高于開關增強所需的最小值，適當?shù)氐陀趽舸┧?，并且耗散是可以接受的。因此，如果DC-DC的輸入標稱值是恒定的，則提供驅動電源的DC-DC轉換器可以是非穩壓型，例如MGJ1或MGJ2系列。然而，與大多數DC-DC應用不同的是，當IGBT/MOSFET在任何占空比下切換時，負載是相當恒定的?；蛘?，當器件不開關時，負載接近于零。簡單的DC-DC轉換器通常需要最小的負載;否則，它們的輸出電壓將急劇增加，可能達到柵極擊穿水平。
高電壓存儲在大容量電容器中，因此當器件開始開關時，可能會出現柵極過壓，直到該電平在正常負載下降低。因此，應選擇具有箝位輸出電壓或極低最小負載要求的DC-DC轉換器。
IGBT/MOSFET不應在驅動電路電壓軌達到正確值之前由PWM信號主動驅動。但是，當柵極驅動DC-DC上電或斷電時，即使PWM信號處于非活動狀態，也可能發生瞬態情況，從而導致器件驅動并導致?lián)舸┖蛽p壞。因此，DC-DC輸出在上電和斷電期間應表現良好，即使在PWM信號處于非活動狀態時，也應具有單調的上升和下降。

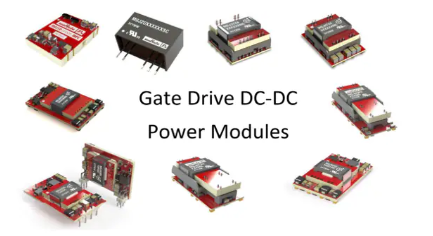

完整且多功能的 MGJ 系列 DC-DC 轉換器
Murata村田制作所推出的MGJ系列DC-DC轉換器非常適合為橋式電路中IGBT和MOSFET的“高側”和“低側”柵極驅動電路供電。選擇非對稱輸出電壓可實現最佳驅動電平，從而提高系統效率和
EMI。MGJ 系列旨在滿足電機驅動器和逆變器中使用的橋式電路中對高隔離度和 dv/dt
的常見要求。MGJ系列的推薦應用包括風能和太陽能等可再生能源中的逆變器、備用電池、高速和變速電機驅動器，并且可以定制以滿足各種應用的特定技術要求。
在 MGJ 系列中，MGJ2 SIP 提供 2W 的總輸出功率。它采用傳統的雙繞組方法提供 +ve 和 -ve
柵極驅動電壓輸出?？捎门渲冒?15V/-15V、+15V/-5V、+15V/-8.7V、+20V/-5V、+18V/-2.5V。通過調整繞組匝數，可以實現額外的自定義輸出。MGJ2
工業級額定溫度和結構確保了較長的使用壽命和可靠性。
MGJ3 和 MGJ6 系列的總輸出功率分別為 3W 和 6W，并采用專利技術。它們提供三種輸出電壓的靈活配置，例如 20V/-5V (15V+5V，
-5V)、15V/-10V (15V， -5V-5V)。MGJ3 和 MGJ6 通過其禁用/頻率同步引腳簡化了 EMC
濾波器設計。保護功能包括短路保護和過載保護。
MGJ1 和 MGJ2 SMD 系列的總輸出功率分別為 1W 和
2W。它們使用內部齊納二極管分壓器提供特定的+ve和-ve柵極驅動電壓，包括+15V/-5V (來自單個20V輸出)、+15V/-9V
(來自單個24V輸出)、+19V/-5V (來自單個24V輸出)。其他自定義輸出可以通過更改齊納二極管來實現。MGJ1 和 MGJ2
工業級額定溫度和結構確保了較長的使用壽命和可靠性。
結論
用于柵極驅動電源的DC-DC轉換器對于電機運行的安全性和穩定性至關重要，尤其是在高壓、高頻系統中。村田制作所推出了MGJ系列DC-DC轉換器，可針對不同的功率水平、耦合電容器要求和封裝規格進行定制。這些轉換器非常適合為橋式電路中IGBT和MOSFET的“高側”和“低側”柵極驅動電路供電。它們提供強大的隔離和絕緣性能，確保系統運行的穩定性和安全性。MGJ系列為開發電機驅動應用提供了理想的解決方案。
