EZ-FLEX.47-J同軸電纜EZ Form

發布時間：2023-09-13 17:01:38 瀏覽：571

EZ Form的EZ-FLEX.47-J電纜線銅錫復合外導線提供實心護線套半剛性同樣的100%覆蓋率，但是可以輕松手工藝塑造成用戶的規格尺寸。因為其規格尺寸相似，EZ-FLEX.47-J電纜與標準半剛性電纜連接器同時使用，提供相似的電氣特性，不再需要繁雜的設計制造。

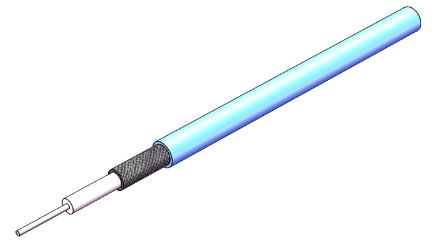

EZ-FLEX.47-J的0.047"可注塑成型銅錫復合外導線，SPCW中心導線，PTFE電解介質，藍色FEP護線套。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：c


Specifications

DIMENSIONS
Center Conductor Diameter	0.0113 in
Dielectric Diameter	0.0340 in
Outer Conductor Diameter	0.0470 in
Jacket Diameter	0.0600 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	PTFE
Outer Conductor Material	Copper-Tin Composite
Jacket Material	Blue FEP
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+200 °C
Inside Bend Radius (Minimum)	0.125 in
Weight	0.47 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	70.00%
Shielding Effectiveness	>90 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	800 VRMS max
Maximum Operating Frequency	116 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	28 db
1.0 GHz	39 db
5.0 GHz	90 db
10.0 GHz	130 db
18.0 GHz	180 db
26.5 GHz	225 db
40.0 GHz	286 db
50.0 GHz	328 db
65.0 GHz	385 db
90.0 GHz	470 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	45 W
1.0 GHz	31 W
5.0 GHz	13 W
10.0 GHz	9.3W
18.0 GHz	7 W
26.5 GHz	5.6W
40.0 GHz	4.4W
50.0 GHz	4 W
65.0 GHz	3.4W
90.0 GHz	2.8 W
