88E1512-A0-NNP2I000以太網收發器Marvell

發布時間:2023-08-11 17:07:17     瀏覽:442

Marvell?88E1510/88E1518/88E1512/88E1514設備是個物理層設備,包括一個10/100/1000千兆以太網收發器。88E1512-A0-NNP2I000實現1000BASE-T100BASE-TX10BASE-T標準化的以太網物理層部分。88E1512-A0-NNP2I000使用規范數字CMOS工藝技術,包括實現物理層功能性所需要的所有有源電路,通過在標準CAT5非屏蔽雙絞線上傳遞和獲取數據。

88E1512-A0-NNP2I000兼容RGMII(降低引腳數GMII)和SGMII,適用于相互連接到MAC/交換機端口。SGMII也能夠在介質/線路側適用于連接上兼容1000BASE-X、100BASE-FXSGMIISFP模塊。88E1512-A0-NNP2I000還具備以RGMII用作MAC插口銅/光纖自動化媒體應用程序。SGMII在單獨差分對上以1.25Gbps使用,從而降低了功率和MAC端口上所使用的I/O數量。

88E1512-A0-NNP2I000MDI終端電阻器集成到PHY中。這種電阻器集成優化了線路板布局,并通過降低外部器件的數量來減少線路板成本費用。新的Marvell?校準電阻器方案可達到并超過IEEE802.3回波損耗標準化的精度要求。

88E1512-A0-NNP2I000有個集成化開關電壓調節器,能夠產生所有需要的電壓。88E1512-A0-NNP2I000能夠通過單獨3.3V電源使用。88E1512-A0-NNP2I000兼容1.8V2.5V3.3VLVCMOSI/O標準。

88E1510/88E1518/88E1512/88E1514設備兼容根據IEEE1588版本2IEEE802.1AS的同步以太網(SyncE)和精準定期協議(PTP)時間戳。

88E1510/88E1518/88E1512/88E1514設備兼容IEEE802.3az-2010性能以太網(EEE),滿足IEEE802.3az-2010標準。

88E1512-A0-NNP2I000包括MarvellAdvancedVirtualCableTester?VCT?)此功能使用時域反射計(TDR)技術遠程控制辨識潛在電纜故障,從而降低設備返回和服務呼叫。使用VCT,Alaska設備能夠檢測并報告潛在配線問題,如對互換、對極性和對過度偏斜。88E1512-A0-NNP2I000還將在檢測電纜線開路、短路或電纜線中的任何阻抗失諧,并在距離故障一米的范圍之內精確報告。

88E1512-A0-NNP2I000使用先進性的混合信號處理以每秒千兆比特的數據速率實施平衡、回聲和串?dāng)_清除、數據修復和糾錯。88E1512-A0-NNP2I000在噪音環境里以極低的功能損耗實現穩定的性能。


功能

10/100/1000BASE-T滿足IEEE802.3

多種操作方式

?RGMII到銅質

?SGMII到銅質(僅限88E1512/88E1514設備)

?RGMII到光纖/SGMII(僅限88E1512設備)

?RGMII到銅/光纖/SGMII,帶自動介質檢測(僅限88E1512設備)

?銅對光纖(1000BASE-X)(88E1512/88E1514

四種RGMII定期模式,包括集成化延遲-這減少了在PCB上增加追蹤延遲的需要

兼容光纖接口上的1000BASE-X100BASE-FX及其SGMII(僅限88E1512設備)

兼容RGMII上的LVCMOSI/O標準

兼容低能耗以太網(EEE-滿足IEEE802.3az-2010

?EEE緩沖

?根據EEE緩沖,無接縫兼容傳統MAC

極低功率

集成化MDI終端電阻器,可清除無源器件

集成化開關穩壓器

兼容綠色以太網

?主動省電模式

?性能檢測和性能檢測+低功率模式

IEEE1588版本2時間戳

同步以太網(SyncE)時鐘恢復

檢測的三種環回模式

雙對電纜施工的“降檔”模式

全集成數字響應式均衡器、回聲消除器和串?dāng)_消除器

高級數字基線漂移校正

所有操作速度下的MDI/MDIX自動交叉

自動極性校正

滿足IEEE802.3的自動協商

軟件可編程LED模式,包括LED測試

MDC/XMDIO管理端口

CRC校驗器、數據包記數器

數據包形成

局域網觸發(WOL)事件檢測

高級虛擬電纜測試儀?VCT?)

MAC端口輸出的自動校正

溫度傳感器

應用內部開關控制器時兼容單獨3.3V電源

I/O焊層能提供1.8V2.5V3.3V

商業級、工業級(僅限88E151088E1512

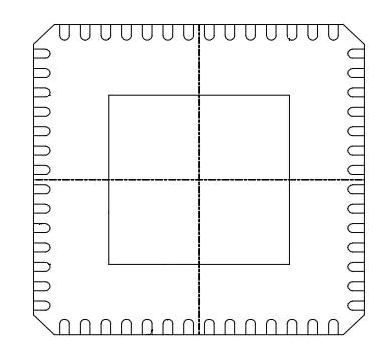

48管腳QFN7mmx7mm綠色封裝,帶EPAD88E151088E1518)和56管腳QFN8mmx8mm綠色封裝(帶EPAD)(88E1512/88E1514設備)

Marvell在數據傳輸、網絡、存儲解決方案方面,始終保持前沿。深圳市立維創展科技有限公司擁有優勢Marvell分銷資源,期待與各同行客戶合作。

詳情了解Marvell請點擊:http://899job.com/brand/83.html
