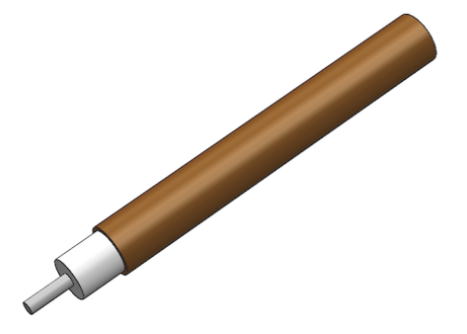

EZ Form半剛性電纜M17/130-00004
發布時間:2022-05-27 17:00:17 瀏覽:660
EZ Form提供27根滿足MIL-DTL-17標準的銅和鋁護套半剛性電纜線。M17/130-00004電纜線滿足或超過Mil規格型號,并有多種規格尺寸和飾面可供選擇。
為避免氧化,EZ Form建議將M17/130-00004保存在其原始包裝中,并將其儲存在干燥的溫度可控環境中直到使用。
美國EZ Form是一家TPC線纜制造廠商,成立于1984年,具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
規格 | ||
方面 | 單位 | M17/130-00004 |
外導體直徑 | In | 0.141 |
mm | 3.58 | |
中心導體直徑 | In | 0.0362 |
mm | 0.92 | |
介電直徑 | In | 0.1175 |
mm | 2.98 | |
材料 | ||
外導體 | 銅 | |
外導體電鍍 | None | |
電介質 | 聚四氟乙烯 | |
中心導體 | SPCW | |
機械特性 | ||
溫度范圍 °C | °C | -40 至 +125 |
內彎曲半徑(最?。?/span> | In | 0.075 |
電氣特性** | ||
標稱阻抗 | Ohms | 50.0 +/- 1.0 |
傳播速度 | - | 69.5% |
屏蔽效能 | Db | >165 |
耐電壓 | VRMS @ 60 Hz | 5000 |
連續工作電壓 | VRMS MAX | 1900 |
最大工作頻率 | GHz | 20 |
衰減 | 0.5GHz | 8 |
1.0GHz | 12 | |
5.0GHz | 29 | |
10.0GHz | 45 | |
18.0GHz | 65.5 | |
26.5GHz | N/A | |
40.0GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
功率(Watts Cw | 0.5GHz | 600 |
1.0GHz | 450 | |
5.0GHz | 180 | |
10.0GHz | 120 | |
18.0GHz | 83 | |
26.5GHz | N/A | |
40.0GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
上一篇: Bird 射頻100W射頻終端
下一篇: 3056系列通用加速度計DYTRAN
推薦資訊

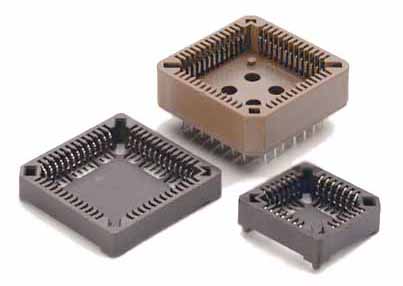

ANDON?提供各種各樣通孔和SMDPLCC電源插座,以接收J(rèn)EDEC類型的基板。針對高可靠性、高沖擊和高振動技術應用,ANDON提供包含由扁平大規格型號銅合金制作而成的邊緣擦拭觸點的PLCC。針對成本更低的計算機應用,ANDON使用了由卷葉銅合金制作而成的面擦拭觸點。所有的電源插座均應用UL94V-O絕緣體。PLCC電源插座有管狀、托盤狀或卷帶狀。
