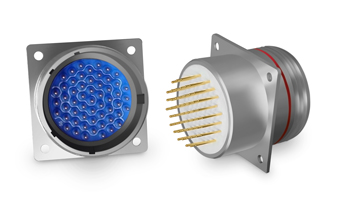

Hypertronics濾波器式圓形連接器
發布時間:2021-05-19 17:05:43 瀏覽:866
Hypertronics濾波器式圓形連接器包括MIL-DTL-38999、MIL-DTL-83723和MIL-DTL-26482連接器。Hypertronics濾波器式圓形連接器的設計構思能夠滿足或超出了每個系列的所有適用規定要求,能夠與標準的非濾波器連接器進行配對和交換。根據Hypertronics的串聯濾波器適配器,能夠便捷地升級到EMI/瞬態保護,而不需要修改系統。該適配器設計構思為在目前擁有插頭和插座之間安裝使用,不需要重新布線或拆裝系統。
C,L,PI濾波器類型;
利用濾波技術(平面陣列、雙曲面)配合應用;
未過濾(高速)基線;
暫態保護已根據測試,符合美國航空無線電技術委員會(RTCA)D160F章第22章第3、4和5級標準;
基本雷擊、電磁干擾和電磁脈沖保護;
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 1369964087
材質與終飾
罩殼 | 鋁合金/鋼/復合物 |
絕緣子 | 高等級塑料/環氧樹脂 |
觸頭 | 銅合金,鍍金 |
鎖環和密封件 | 硅基彈性體 |
鎖緊螺母 | 鋁合金 |
接地層 | 黃銅,鍍銀 |
電容器 | 鈦酸鋇 |
電感器 | 鐵氧體磁珠 |
生產自動化測試系統測量
測程 | 準確度 | 注釋 | |
電容 | 1 pF到1μf | 0.2% + 0.1 pf | 1 |
DF | 0.00001-10 | 1% | 2 |
電感 | 100 nH至10KH | 0.2%+10 nH | 1 |
絕緣電阻 | 1 K Ohm至5 T Ohm | 1% | 3,4,5 |
DWV | 10 pA至100 mA | 1%+10 pA | 3,4,6 |
逆向電壓 | 10 mV至100 V | 0.2% + 10 mV | 7 |
接地和觸頭電阻 | 0.1 mV至1 V | 0.1%+0.1 mV | 7 |
注釋 | 頻率 = 20 Hz至1 MHz 損耗因數 施加5至500伏 測量每個針腳到接至罩殼的其他所有針腳 絕緣電阻 介質耐壓 電流源 = 1 nA到1 A |
