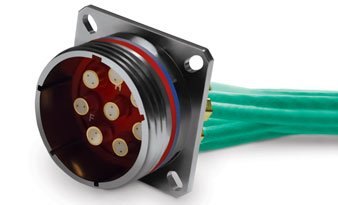

Hypertronics MIL-DTL-38999四屏蔽同軸/二屏蔽同軸連接器
發布時間:2021-01-14 17:02:14 瀏覽:1059
Hypertronics 為高速以太網、火線和光纖通道應用提供了完整的差動雙屏蔽同軸和四屏蔽同軸連接器、觸點和電纜組件。在高速匹配阻抗的按需數據應用中,Hypertronics 顯示出優良的性能,適用于四個屏蔽同軸和兩個屏蔽同軸連接器和電纜組件。Hypertronics 連接器可以保持信號對信號和信號作為一個整體的阻抗特性。真正的雙屏蔽同軸連接器接口確保信號完整性,同時最小化抖動和數據速率誤差。
特征
數據速率超過每秒2 Gbit。
帶寬:高達3千兆赫。
它可以通過匹配阻抗差對互連來驅動,這種互連可以用于板對板高速數據傳輸。
數字音視頻信號可靠高速傳輸?shù)睦硐脒x擇。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
機械和環境規范
罩殼型式 | -65℃至+125℃ |
耐久性 | 插拔次數最低500次 |
耐蝕性 | MMIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213 |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
罩殼與內部觸頭 | 符合ASTM-B16的黃銅,UNS C36000合金 |
絕緣子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
連接器插頭/ | 符合ASTM-B211/221的6061-T6鋁材 |
墊片/密封件 | 硅酮橡膠,符合A-A-59588 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大500 VDC |
絕緣電阻 | 在直流200 V下最低為5000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過2 Gbit |
差分對電纜阻抗 | 150歐姆 + 15歐姆 |
信號到屏蔽電纜的阻抗 | 75歐姆 + 10歐姆 |
